機械零件加工圖紙中第一視角與第三視角的區別

在機械零件加工圖紙中,我們都會遇到視角問題,有的圖紙是用第一視角,有的用第三視角。初學者可能對此比較容易混淆,下面跟大家簡單介紹一下兩者之間的區別。

主要區別是:物體所處的位置不同。

第一角視圖畫法:物體處于觀察者與投影面之間,這樣各視圖的配置關系是:主視圖在中,左視圖在右,右視圖在左,俯視圖在下,仰電視圖在上,后視圖在最右。

第三角視圖畫法:投影面位于觀察者與物體之間,這樣個視圖的配置關系是:主視圖在中,左視圖在左,右視圖在右,俯視圖在上,仰視圖在下,后視圖可配置在最右也可以配置在最左。

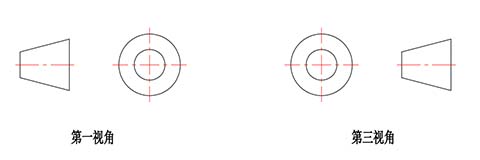

第一視角,第三視角畫法一般在圖紙均為注明,應繪有如下圖所示的兩種畫法標志:左為第一視角畫法標志,右為第三視角畫法標志。

機械制圖中的第一視角和第三視角

采用第一視角投影的國家:中國、英國、德國、俄羅斯、法國等。

采用第三角投影的國家:美國、日本、澳大利亞、加拿大等。
